Wenn die Temperatur der GPU ansteigt, werden die Lüfter der Grafikkarte entsprechend schneller. Um die Kühlung und Wärmeableitung weiter zu unterstützen, steuert die Funktion Assistive System Fan Control in der TriXX-Software von SAPPHIRE die Geschwindigkeit eines Systemlüfters so, dass er automatisch zur gleichen Zeit wie die Grafikkartenlüfter ansteigt, was dazu beiträgt, die erwärmte Luft schneller aus dem gesamten System abzuführen.

Das dedizierte VRM-Kühlmodul sorgt für eine optimale Wärmeableitung und damit für einen optimalen Luftstrom und eine optimale Kühlleistung.

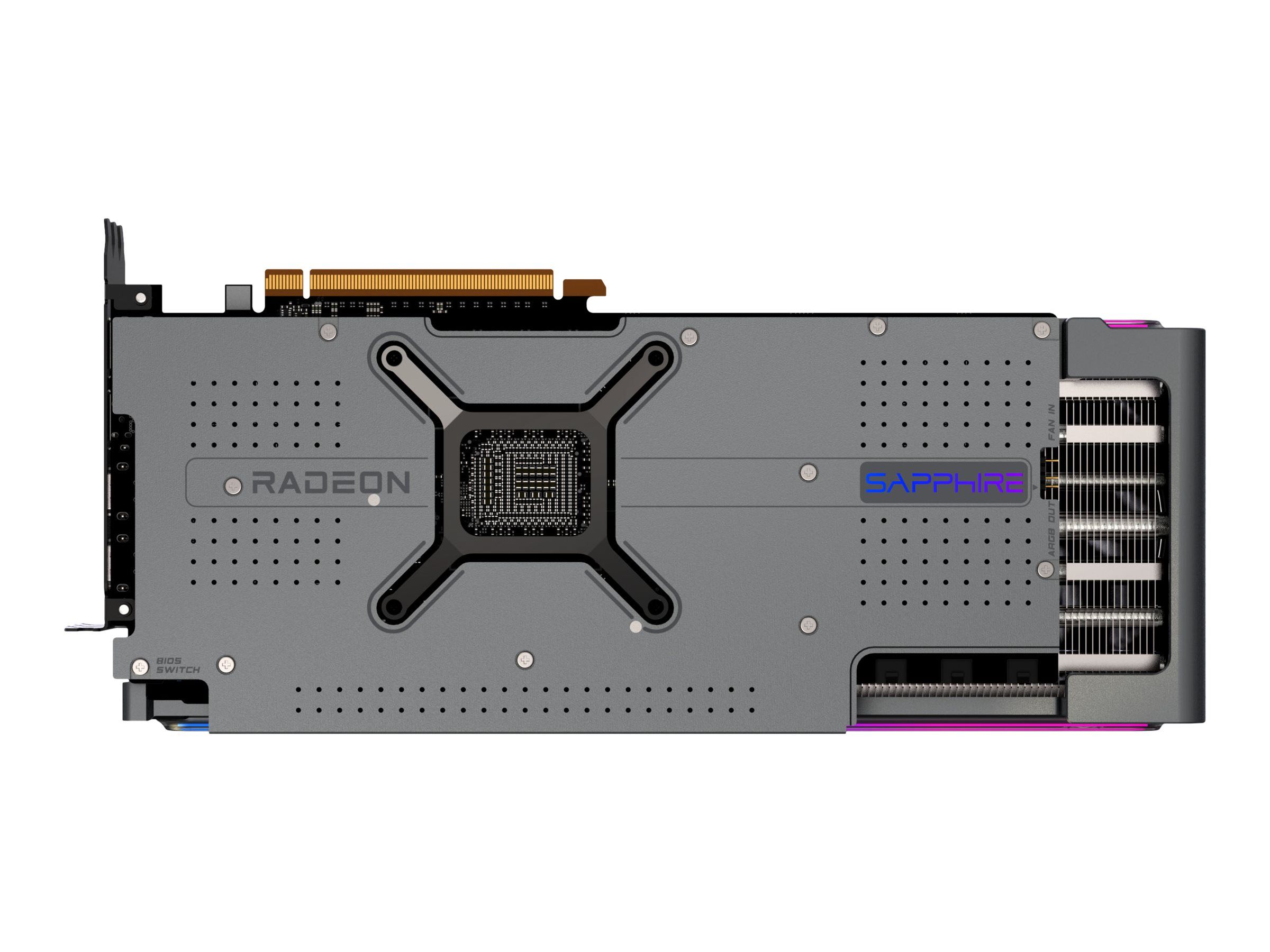

Die vollständig aus Aluminium gefertigte Rückwand bietet zusätzliche Stabilität, die gewährleistet, dass sich nichts verbiegt und kein Staub eindringen kann. Außerdem trägt sie zur Kühlung Ihrer Karte bei, indem sie die Wärmeableitung erhöht.

Der Ultra High Performance Conductive Polymer Aluminum Capacitor hat einen kleinen PCB Footprint, aber eine hohe volumetrische Kapazität, die eine 20-Phasen-Leistung auf der RX 7900 Serie Grafikkarte ermöglicht. Der Kondensator bietet eine stabile Kapazität bei einer hohen Frequenz und Temperatur mit sehr geringem Signalrauschen, wodurch die Stabilität und Zuverlässigkeit des Produkts gewährleistet wird.

Der Rahmen aus druckgegossener Aluminium-Magnesium-Legierung, der die Seiten der Leiterplatte umschließt, trägt zur strukturellen Steifigkeit des Gehäuses bei und sorgt für ein starkes, kratzfestes und hochwertiges Finish, das die Ästhetik und Stärke der Grafikkarte unterstreicht. Der druckgegossene Frontplatten-Kühlkörper, der das gesamte PCB überlagert, kühlt den VRM, den Speicher und die Chokes, was zu einer hervorragenden Wärmeableitung für erstklassige Luftströmung und Kühlleistung führt.

Das WAVE Fin Design reduziert die Reibung, wenn der Wind in das Finnenmodul eindringt, was zu einer Verringerung der Windgeräusche führt. Das V-förmige Lamellendesign auf der Oberseite der GPU beschleunigt und zentralisiert den Luftstrom um die GPU, um die Wärme effizient abzuleiten.

Die Verdunstungskammer ist in Kontakt mit der Oberfläche des Hauptchips und des Speichers montiert. Da der gesamte Bereich die Wärme mit der gleichen Geschwindigkeit überträgt, wurde das Vapor-X-Modul so entwickelt, dass es bei der Wärmeabfuhr effizienter arbeitet als ein Kupferkühlkörper. Bei Wärmeentwicklung wird die Wärmequelle zu den Verdampfungsdochten gedrückt, um den Wärmeableitungsprozess zu starten. Aufgrund des extrem niedrigen Drucks werden Arbeitsflüssigkeit und reines Wasser leicht verdampft und durch das Vakuum bis zum Kondensationsdocht geleitet, der sich in der Nähe der gekühlten Oberfläche befindet. Von hier aus kehrt es in den flüssigen Zustand zurück, wobei die Flüssigkeit dann durch Kapillarwirkung in den Transportdocht absorbiert und zurück zum Verdampfungsdocht bewegt wird. Ein System mit rückgeführter Flüssigkeit entsteht, wenn die Wärmequelle die Flüssigkeit wieder erwärmt und sie durch den Verdampfungsdocht erneut verdampft wird, um den Vapor-X-Kühlprozess erneut zu starten.

Diese verfügen über Dual-Ball-Lager-Lüfter, die in Tests eine ca. 85 % längere Lebensdauer als Gleitlager hatten. Die Verbesserungen an den Lüfterflügeln bedeuten, dass die Lösung bis zu 10 % leiser ist als die vorherige Generation.

Um Ihre Karte zu schützen, haben die SAPPHIRE-Karten eine Sicherung in den Schaltkreis des externen PCI-E-Stromanschlusses eingebaut, um die Komponenten zu schützen.

Die Verbund-Heatpipes sind für jedes einzelne Kühlungsdesign mit optimalem Wärmefluss fein abgestimmt und verteilen die Wärme effizient und gleichmäßig auf das gesamte Kühlmodul.

Das Angular Velocity Fan Blade sorgt für eine doppelte Schicht nach unten gerichteten Luftdrucks, die zusammen mit dem Luftdruck am Außenring des Axiallüfters bis zu 44 % mehr Luftdruck nach unten und bis zu 19 % mehr Luftstrom für einen leiseren und kühleren Betrieb im Vergleich zu den vorherigen Generationen erzeugt.

Der Grafikprozessor ist auf einem hochdichten 14-Lagen-PCB aus 2 oz Kupfer mit hohem TG-Gehalt montiert, um der hohen Geschwindigkeit, dem hohen Strom und dem erhöhten Leistungsbedarf des Grafikprozessors und des Speichers gerecht zu werden und eine hohe Stabilität des PCBs während des Betriebs zu gewährleisten.

Die SAPPHIRE NITRO+ und PULSE AMD Radeon RX 7900 Serie sind mit digitaler Energieversorgung ausgestattet, die eine präzise Energiekontrolle und eine hervorragende Energieeffizienz bietet.
