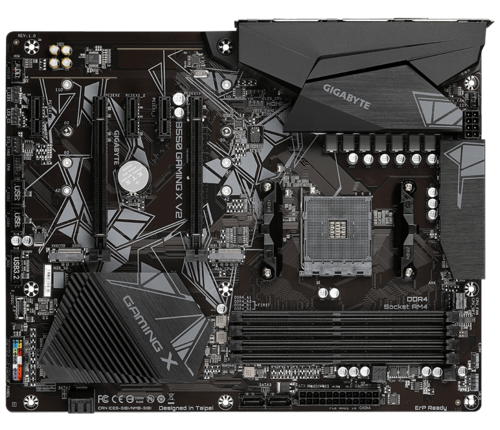

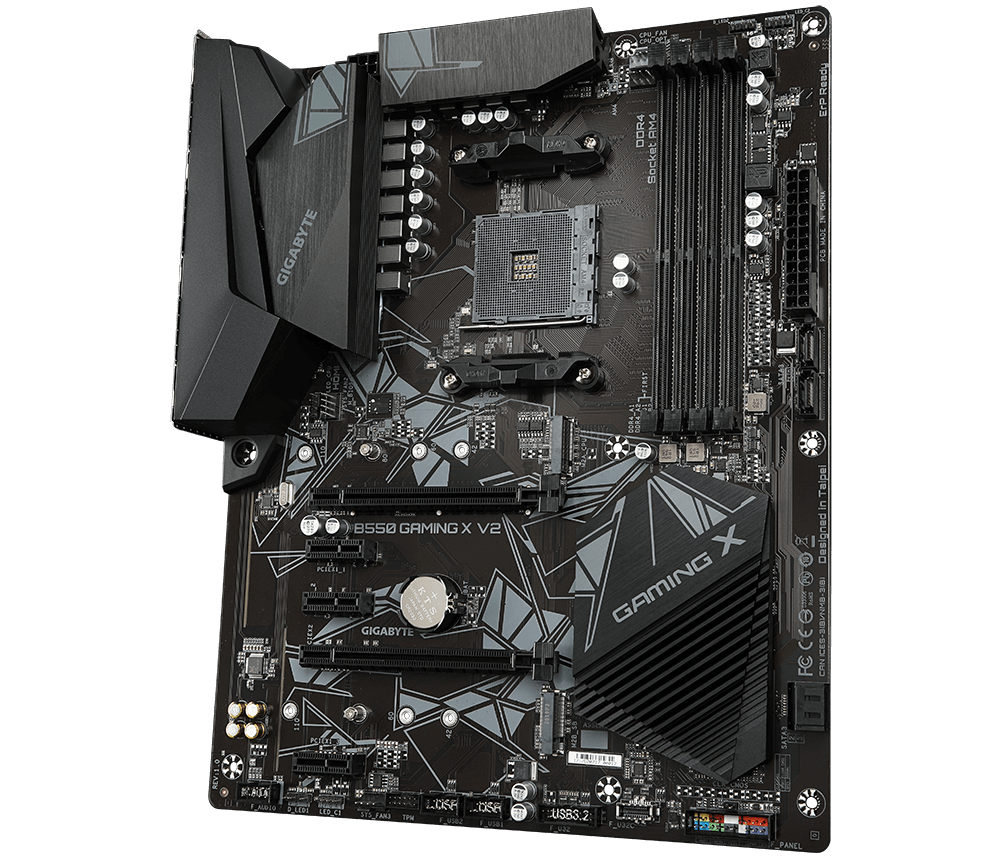

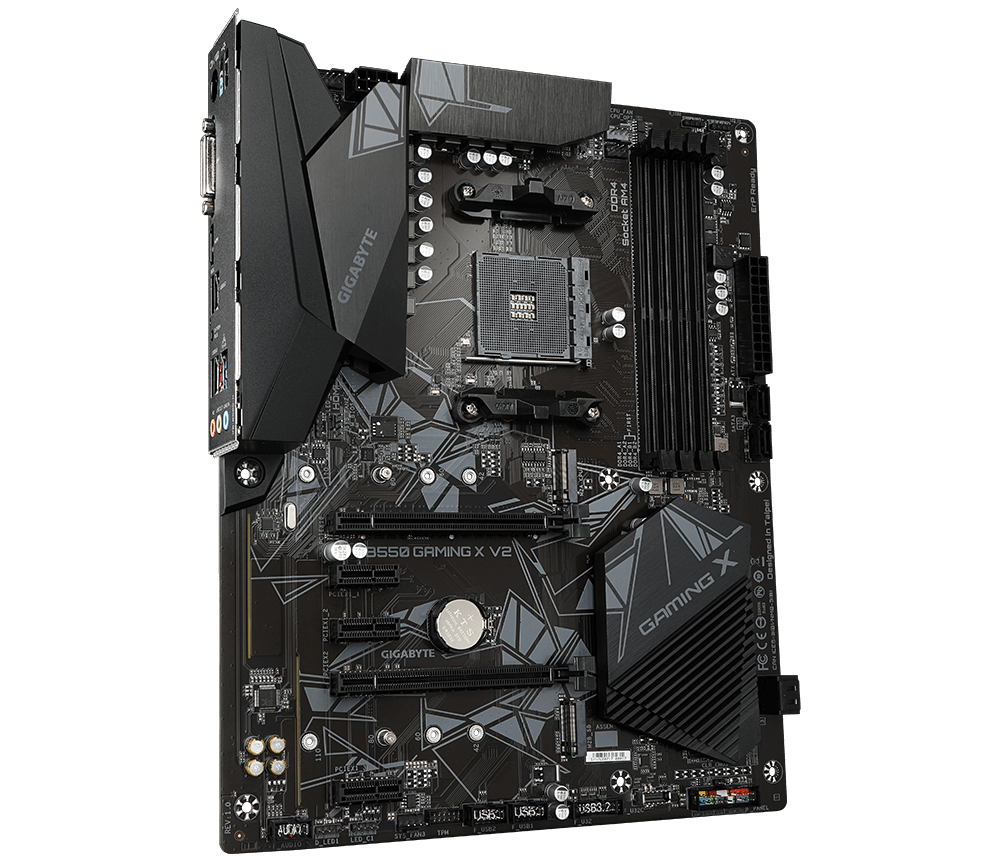

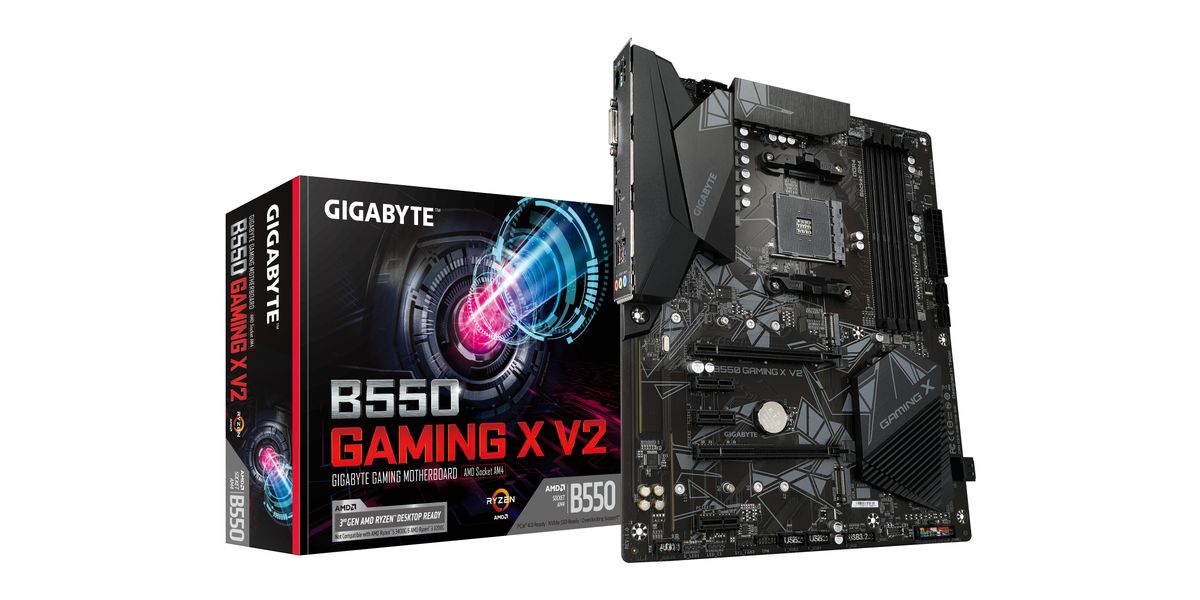

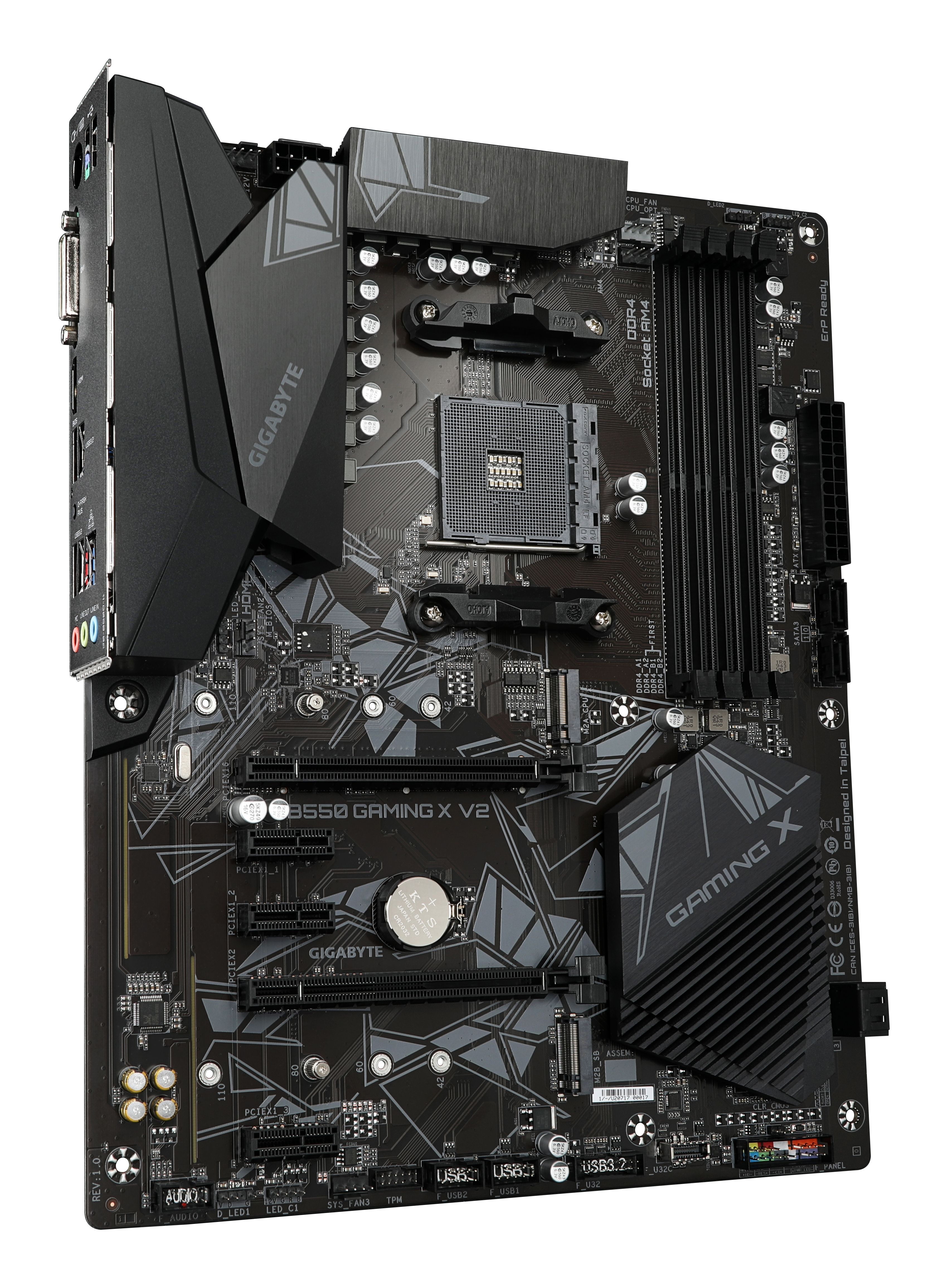

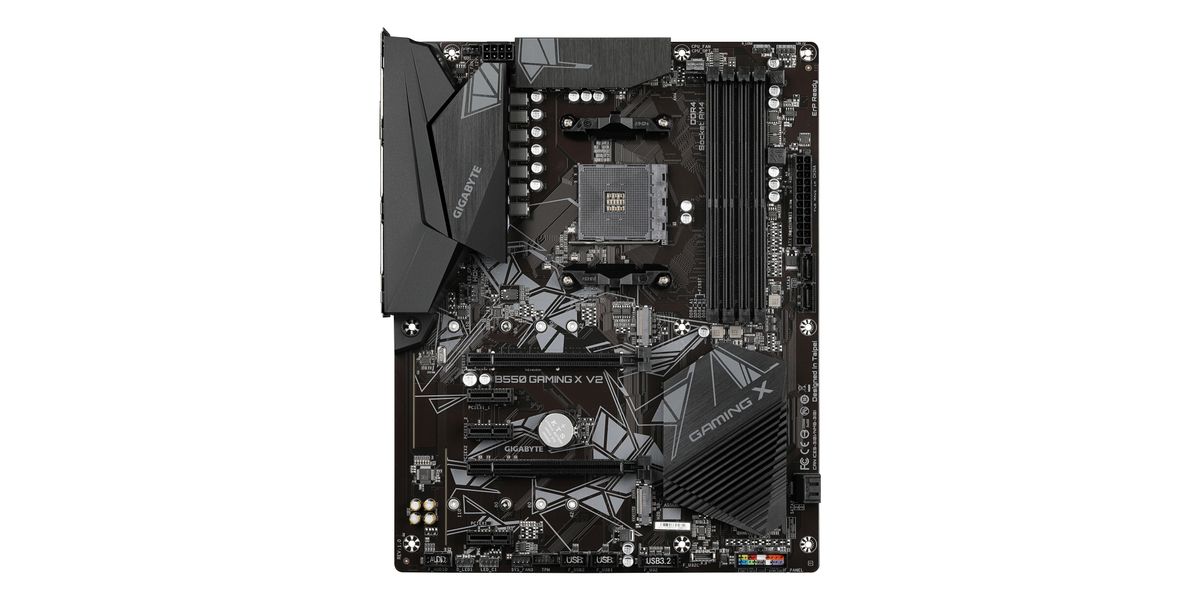

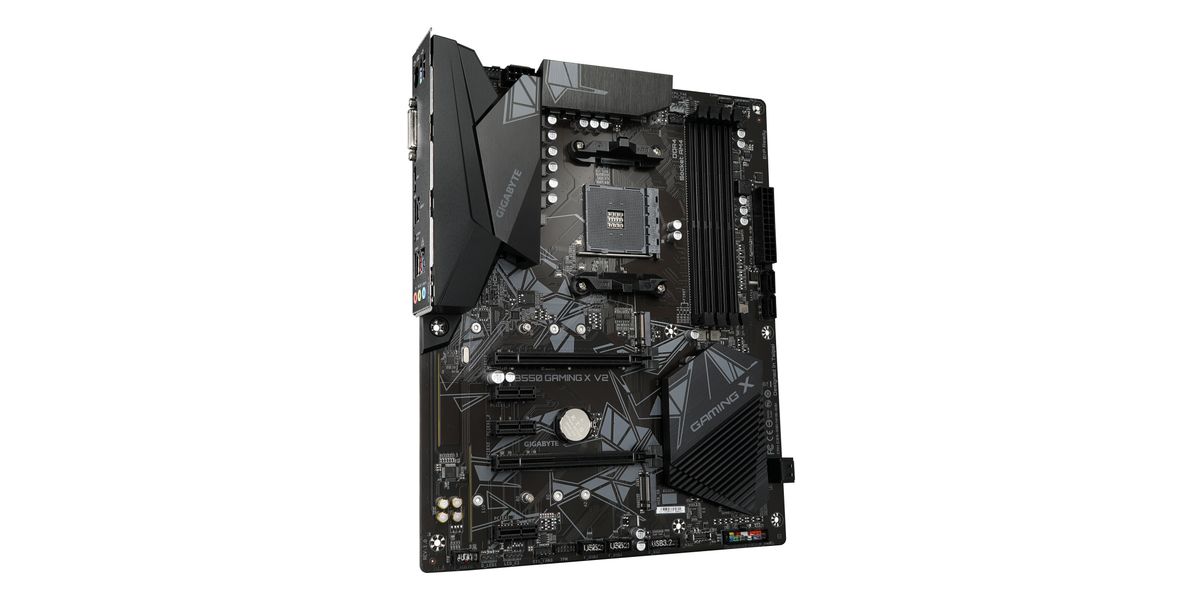

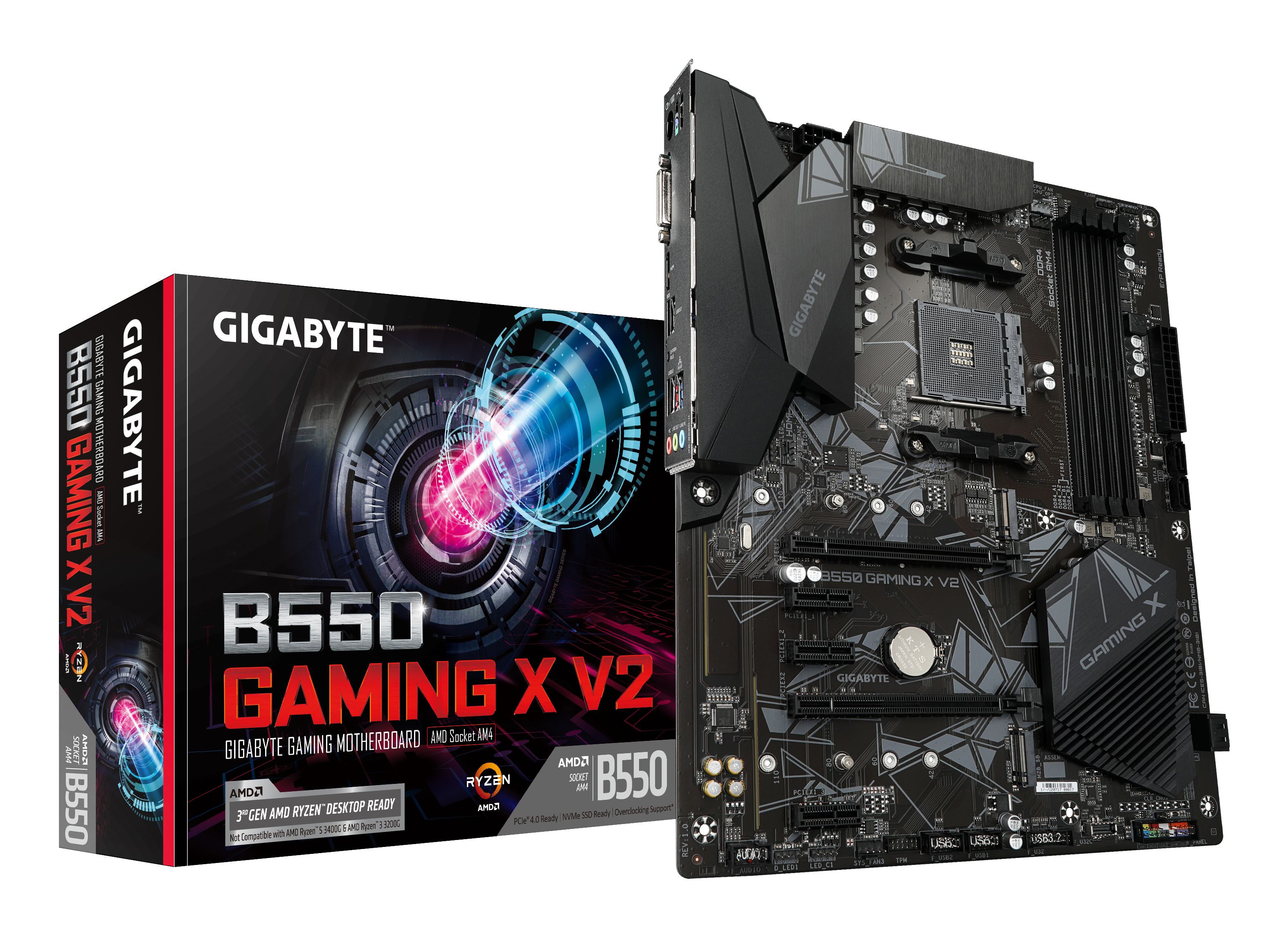

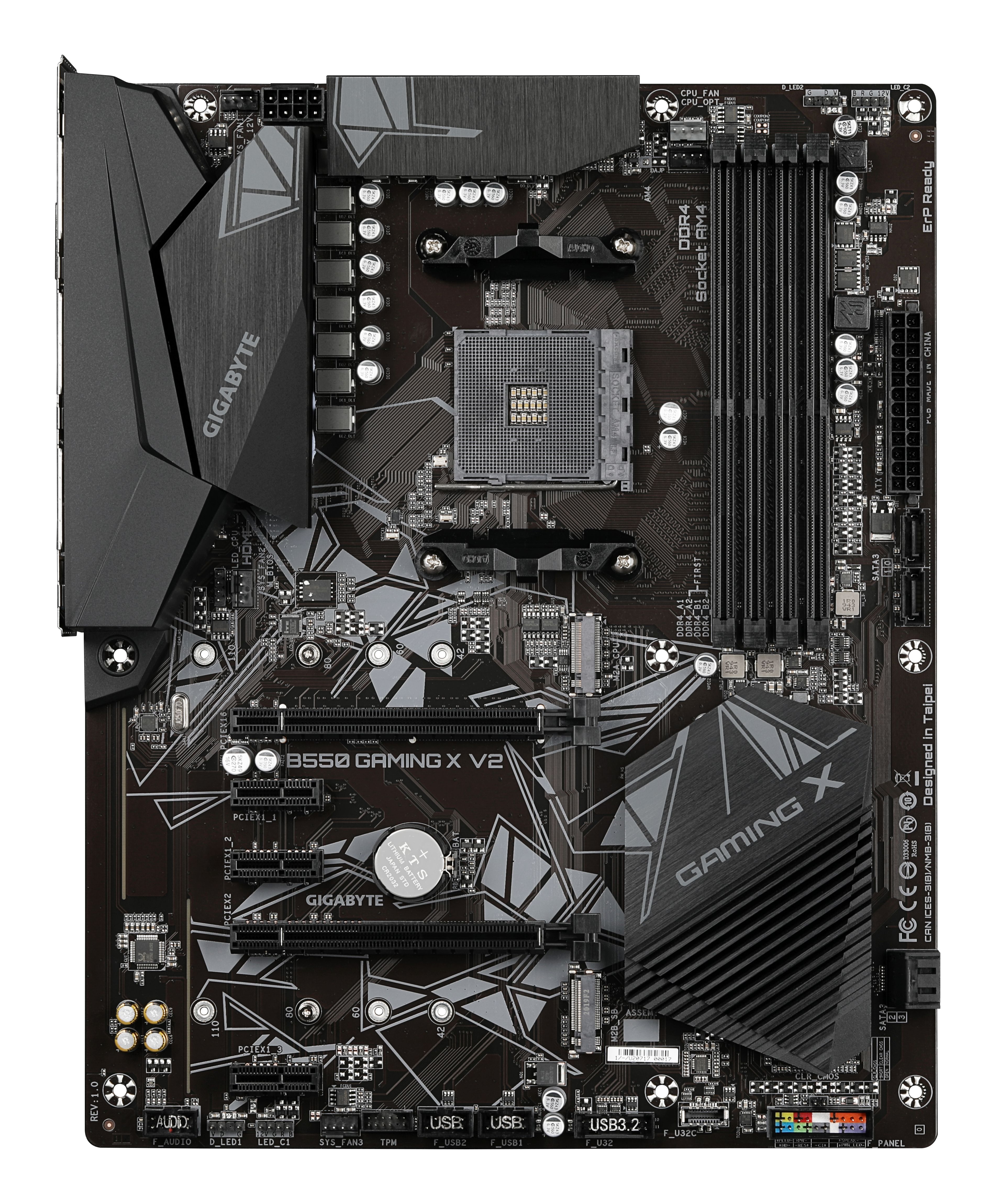

AMD B550 Gaming Motherboard with 10+3 Phases Digital Twin Power Design, Enlarged Surface Heatsinks, PCIe 4.0 x16 Slot, Dual PCIe 4.0/3.0 x4 M.2, Realtek GbE LAN with Bandwidth Management, Front USB Type-C™, RGB FUSION 2.0, Q-Flash Plus
Unterstützt AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series/ Ryzen™ 3000 und Ryzen™ 3000 G-Series Prozessoren Dual Channel ECC/Non-ECC Unbuffered DDR4, 4 DIMMs 10+3-Phasen-Digital-Twin-Power-Design mit Low-RDS(on)-MOSFETs Ultra Durable™ PCIe 4.0 Ready x16-Steckplatz Duale ultraschnelle NVMe PCIe 4.0/3.0 x4 M.2-Anschlüsse Realtek GbE LAN mit Bandbreitenmanagement Front-USB 3.2 Gen1 Type-C™ und HDMI & DVI-D für mehrere Displays Hochwertige Audiokondensatoren und Audio-Rauschschutz für ultimative Audioqualität RGB FUSION 2.0 unterstützt adressierbare LEDs und RGB-LED-Streifen Smart Fan 5 verfügt über mehrere Temperatursensoren, Hybrid-Lüfteranschlüsse mit FAN STOP Q-Flash Plus BIOS-Update ohne Installation von CPU, Speicher und Grafikkarte Design von Anti-Schwefel-Widerständen
Haupt-Spezifikationen
Spezifikation
Prozessor
AMD-Sockel AM4, Unterstützung für: AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Serie/ Ryzen™ 4000 G-Serie, Ryzen™ 3000 Series und Ryzen™ 3000 G-Serie Prozessoren
(Weitere Informationen finden Sie in der „CPU-Supportliste“.)
Chipsatz
AMD B550
Arbeitsspeicher
4 x DDR4-DIMM-Steckplätze unterstützen bis zu 128 GB (32 GB einzelne DIMM-Kapazität) Systemspeicher
Unterstützung für DDR4 4733(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3200 / 2933 / 2667 / 2400 / 2133 MHz Speichermodule
Dual-Channel-Speicherarchitektur
Unterstützung für ECC Un-buffered DIMM 1Rx8/2Rx8 Speichermodule*
* ECC-Speicher (ECC-Modus)-Unterstützung variiert je nach CPU
Unterstützung für nicht-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Speichermodule
Unterstützung für Extreme Memory Profile (XMP)-Speichermodule
(Weitere Informationen finden Sie in der „Liste der unterstützten Speicher“.)
Onboard-Grafiken
Integrierter Grafikprozessor:
1 x DVI-D-Anschluss, unterstützt eine maximale Auflösung von 1920 x 1200 bei 60 Hz.
* Der DVI-D-Anschluss unterstützt keine D-Sub-Verbindung per Adapter.
1 x HDMI-Anschluss, unterstützt eine maximale Auflösung von 4096 x 2160 bei 60 Hz
* Unterstützung für HDMI 2.1-Version, HDCP 2.3 und HDR.
Maximaler gemeinsam genutzter Speicher von 16 GB
Audio
Realtek ® Audio CODEC
High Definition Audio
2/4/5.1/7.1-Kanal
* Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie zunächst die Audiosoftware öffnen und unter „Erweiterte Geräteeinstellungen“ > „Wiedergabegerät“ die Standardeinstellung ändern. Weitere Informationen zur Konfiguration der Audiosoftware finden Sie auf der GIGABYTE-Website.
UND
Realtek® GbE LAN-Chip (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express x16 Steckplatz (PCIEX16), in der CPU integriert:
AMD Ryzen™ 5000 Series* und Ryzen™ 3000 Series Prozessoren unterstützen PCIe 4.0 x16-Modus
* Die tatsächliche Unterstützung kann je nach AMD-CPU-Spezifikation variieren
AMD Ryzen™ Ryzen™ 5000 G-Serie und Ryzen™ 4000 G-Serie Prozessoren unterstützen den PCIe 3.0 x16-Modus
* Für optimale Leistung: Wenn nur eine PCI Express-Grafikkarte installiert werden soll, achten Sie darauf, diese im PCIEX16-Steckplatz zu installieren.
1 x PCI Express x16 Steckplatz (PCIEX2), im Chipsatz integriert:
Unterstützt den PCIe 3.0 x2-Modus
3 x PCI Express x1-Steckplätze (PCIEX1_1, PCIEX1_2, PCIEX1_3), im Chipsatz integriert:
Unterstützt den PCIe 3.0 x1-Modus
Speicherschnittstelle
1 x M.2-Anschluss (M2A_CPU), in die CPU integriert, unterstützt Sockel 3, M-Key, Typ 2242/2260/2280/22110 SSDs:
Prozessoren der AMD Ryzen™ 5000- und Ryzen™ 3000-Serie unterstützen SATA- und PCIe 4.0 x4/x2-SSDs
AMD Ryzen™ Ryzen™ 5000 G-Serie und Ryzen™ 4000 G-Serie Prozessoren unterstützen SATA und PCIe 3.0 x4/x2 SSDs
1 x M.2-Anschluss (M2B_SB), im Chipsatz integriert, unterstützt Sockel 3, M-Key, Typ 2242/2260/2280/22110 SSDs:
Unterstützung von SATA- und PCIe 3.0 x4/x2-SSDs
4 x SATA 6Gb/s-Anschlüsse, im Chipsatz integriert:
Unterstützung für RAID 0, RAID 1 und RAID 10
USB
CPU:
1 x USB 3.2 Gen 2 Typ-A-Anschluss auf der Rückseite
3 x USB 3.2 Gen 1-Anschlüsse auf der Rückseite
Chipsatz:
1 x USB Type-C ® -Anschluss mit USB 3.2 Gen 1-Unterstützung, verfügbar über den internen USB-Header
2 x USB 3.2 Gen 1-Anschlüsse über den internen USB-Header verfügbar
6 x USB 2.0/1.1-Anschlüsse (2 Anschlüsse auf der Rückseite, 4 Anschlüsse über die internen USB-Header verfügbar)
Interne I/O Anschlüsse
1 x 24-poliger ATX-Hauptstromanschluss
1 x 8-poliger ATX-12-V-Stromanschluss
1 x CPU-Lüfteranschluss
1 x CPU-Lüfteranschluss für Wasserkühlung
3 x Systemlüfter-Header
2 x adressierbare LED-Streifen-Header
2 x RGB-LED-Streifen-Header
1 x CPU-Kühler-LED-Streifen/RGB-LED-Streifen-Header
2 x M.2 Sockel 3-Anschlüsse
4 x SATA 6Gb/s-Anschlüsse
1 x Frontpanel-Header
1 x Audio-Header auf der Vorderseite
1 x USB Type-C™-Anschluss mit USB 3.2 Gen 1-Unterstützung
1 x USB 3.2 Gen 1-Header
2 x USB 2.0/1.1-Header
1 x Trusted Platform Module (TPM)-Header (2 x 6-polig, nur für das GC-TPM2.0_S-Modul)
1 x CMOS-Lösch-Jumper
＊Alle Lüfteranschlüsse unterliegen der Unterstützung von AIO_Pump, Pump und Hochleistungslüfter mit der Fähigkeit, bis zu 2 A/12 V bei 24 W zu liefern.

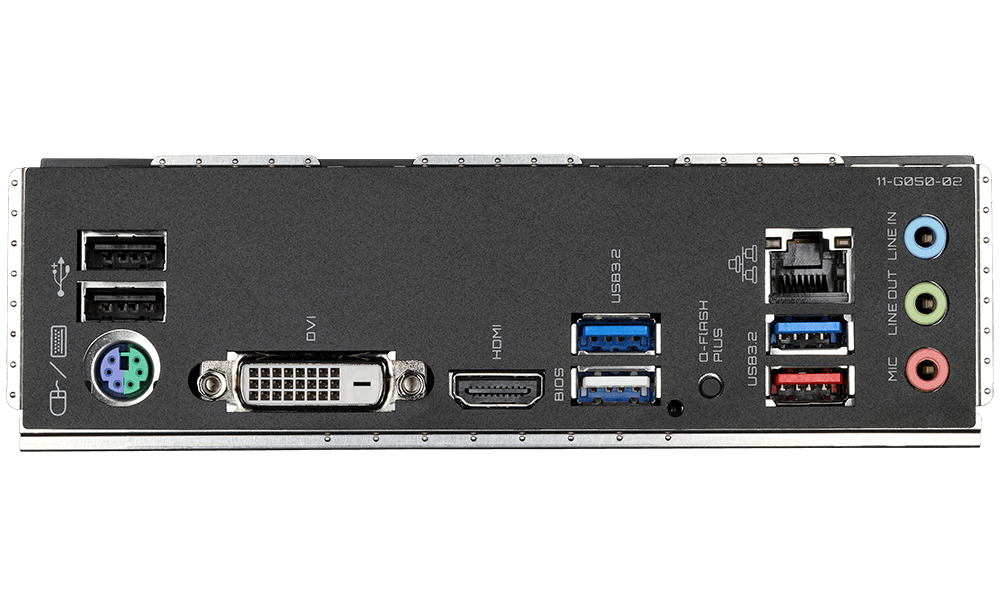

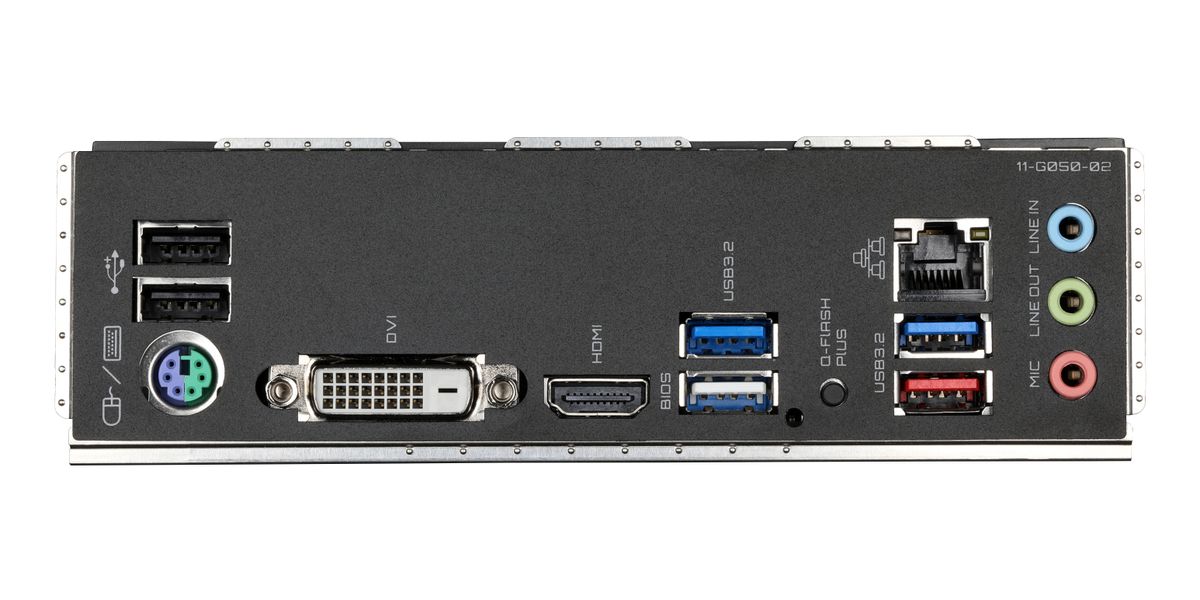

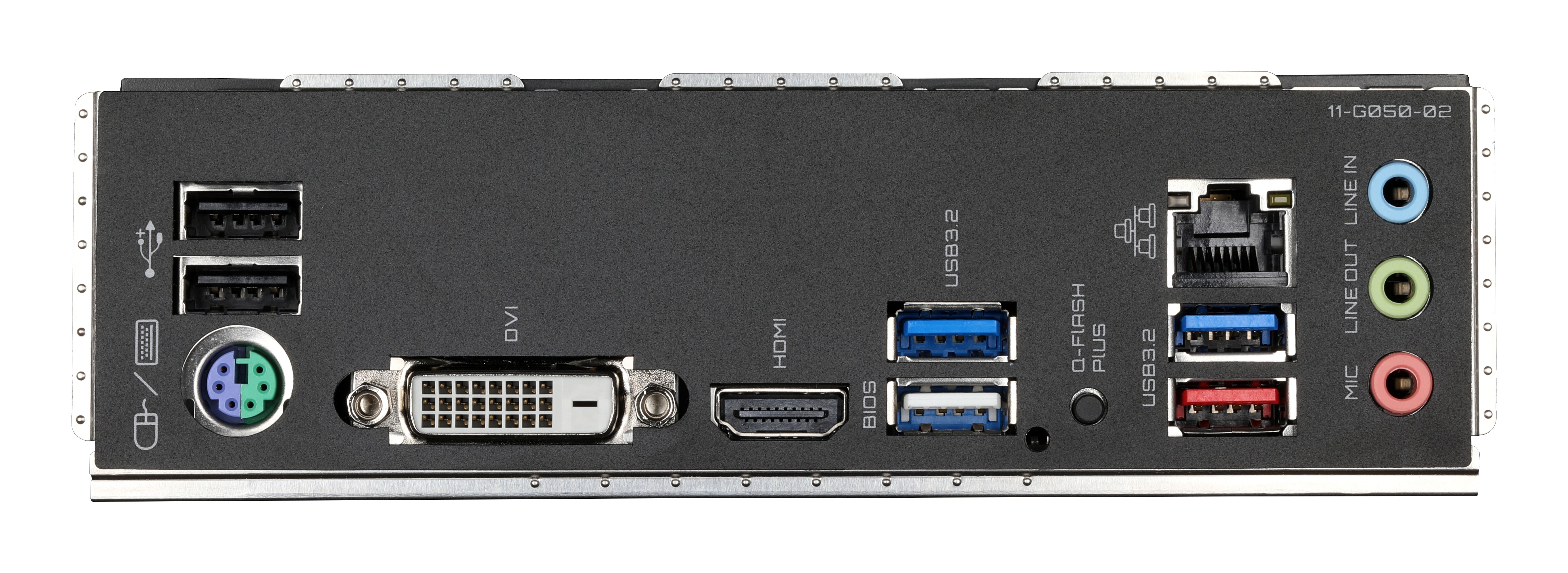

Rückseite I/O Panel
2 x USB 2.0/1.1-Anschlüsse
1 x PS/2-Tastatur-/Mausanschluss
1 x DVI-D-Anschluss
1 x HDMI-Anschluss
3 x USB 3.2 Gen 1-Anschlüsse
1 x USB 3.2 Gen 2 Typ-A-Anschluss (rot)
1 x Q-Flash Plus-Taste
1 x RJ-45-Anschluss
3 x Audiobuchsen
E/A
iTE ® I/O-Controller-Chip
H/W Überwachung
Spannungserkennung
Temperaturerfassung
Lüfterdrehzahlerkennung
Erkennung der Durchflussrate der Wasserkühlung
Überhitzungswarnung
Lüfterausfallwarnung
Lüftergeschwindigkeitsregelung
* Ob die Lüftergeschwindigkeitsregelungsfunktion unterstützt wird, hängt vom installierten Kühler ab.
BIOS
1 x 256 Mbit Flash
Verwendung eines lizenzierten AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Einzigartige Funktionen
Unterstützung für APP Center
* Die verfügbaren Anwendungen im APP Center können je nach Motherboard-Modell variieren. Unterstützte Funktionen der einzelnen Anwendungen können je nach Motherboard-Spezifikationen variieren.
@BIOS
EasyTune
Fast Boot
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Unterstützung für Q-Flash Plus
Unterstützung für Q-Flash
Unterstützung für Xpress Install
Softwarebeigaben
Norton ® Internet Security (OEM-Version)
LAN-Bandbreitenverwaltungssoftware
Betriebssystem
Unterstützung für Windows 11 64-Bit
Unterstützung für Windows 10 64-Bit
Formfaktor
ATX-Formfaktor: 30,5 cm x 24,4 cm
Spezifikation
Prozessor
AMD-Sockel AM4, Unterstützung für: AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Serie/ Ryzen™ 4000 G-Serie, Ryzen™ 3000 Series und Ryzen™ 3000 G-Serie Prozessoren
(Weitere Informationen finden Sie in der „CPU-Supportliste“.)
Chipsatz
AMD B550
Arbeitsspeicher
4 x DDR4-DIMM-Steckplätze unterstützen bis zu 128 GB (32 GB einzelne DIMM-Kapazität) Systemspeicher
Unterstützung für ECC Un-buffered DIMM 1Rx8/2Rx8 Speichermodule*
* ECC-Speicher (ECC-Modus)-Unterstützung variiert je nach CPU
Unterstützung für nicht-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Speichermodule
Unterstützung für Extreme Memory Profile (XMP)-Speichermodule
(Weitere Informationen finden Sie in der „Liste der unterstützten Speicher“.)
Onboard-Grafiken
Integrierter Grafikprozessor:
1 x DVI-D-Anschluss, unterstützt eine maximale Auflösung von 1920 x 1200 bei 60 Hz.
* Der DVI-D-Anschluss unterstützt keine D-Sub-Verbindung per Adapter.
1 x HDMI-Anschluss, unterstützt eine maximale Auflösung von 4096 x 2160 bei 60 Hz
* Unterstützung für HDMI 2.1-Version, HDCP 2.3 und HDR.
Maximaler gemeinsam genutzter Speicher von 16 GB
Audio
Realtek ® Audio CODEC
High Definition Audio
2/4/5.1/7.1-Kanal
* Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie zunächst die Audiosoftware öffnen und unter „Erweiterte Geräteeinstellungen“ > „Wiedergabegerät“ die Standardeinstellung ändern. Weitere Informationen zur Konfiguration der Audiosoftware finden Sie auf der GIGABYTE-Website.
UND
Realtek® GbE LAN-Chip (10/100/1000 Mbit)
1 x PCI Express x16 Steckplatz (PCIEX16), in der CPU integriert:
AMD Ryzen™ 5000 Series* und Ryzen™ 3000 Series Prozessoren unterstützen PCIe 4.0 x16-Modus
* Die tatsächliche Unterstützung kann je nach AMD-CPU-Spezifikation variieren
AMD Ryzen™ Ryzen™ 5000 G-Serie und Ryzen™ 4000 G-Serie Prozessoren unterstützen den PCIe 3.0 x16-Modus
* Für optimale Leistung: Wenn nur eine PCI Express-Grafikkarte installiert werden soll, achten Sie darauf, diese im PCIEX16-Steckplatz zu installieren.
Erweiterungssteckplätze
1 x PCI Express x16 Steckplatz (PCIEX2), im Chipsatz integriert:
Unterstützt den PCIe 3.0 x2-Modus
3 x PCI Express x1-Steckplätze (PCIEX1_1, PCIEX1_2, PCIEX1_3), im Chipsatz integriert:
Unterstützt den PCIe 3.0 x1-Modus
Speicherschnittstelle
1 x M.2-Anschluss (M2A_CPU), in die CPU integriert, unterstützt Sockel 3, M-Key, Typ 2242/2260/2280/22110 SSDs:
Prozessoren der AMD Ryzen™ 5000- und Ryzen™ 3000-Serie unterstützen SATA- und PCIe 4.0 x4/x2-SSDs
AMD Ryzen™ Ryzen™ 5000 G-Serie und Ryzen™ 4000 G-Serie Prozessoren unterstützen SATA und PCIe 3.0 x4/x2 SSDs
1 x M.2-Anschluss (M2B_SB), im Chipsatz integriert, unterstützt Sockel 3, M-Key, Typ 2242/2260/2280/22110 SSDs:
Unterstützung von SATA- und PCIe 3.0 x4/x2-SSDs
4 x SATA 6Gb/s-Anschlüsse, im Chipsatz integriert:
Unterstützung für RAID 0, RAID 1 und RAID 10
USB
CPU:
1 x USB 3.2 Gen 2 Typ-A-Anschluss auf der Rückseite
3 x USB 3.2 Gen 1-Anschlüsse auf der Rückseite
Chipsatz:
1 x USB Type-C ® -Anschluss mit USB 3.2 Gen 1-Unterstützung, verfügbar über den internen USB-Header
2 x USB 3.2 Gen 1-Anschlüsse über den internen USB-Header verfügbar
6 x USB 2.0/1.1-Anschlüsse (2 Anschlüsse auf der Rückseite, 4 Anschlüsse über die internen USB-Header verfügbar)
Interne I/O Anschlüsse
1 x 24-poliger ATX-Hauptstromanschluss
1 x 8-poliger ATX-12-V-Stromanschluss
1 x CPU-Lüfteranschluss
1 x CPU-Lüfteranschluss für Wasserkühlung
3 x Systemlüfter-Header
2 x adressierbare LED-Streifen-Header
2 x RGB-LED-Streifen-Header
1 x CPU-Kühler-LED-Streifen/RGB-LED-Streifen-Header
2 x M.2 Sockel 3-Anschlüsse
4 x SATA 6Gb/s-Anschlüsse
1 x Frontpanel-Header
1 x Audio-Header auf der Vorderseite
1 x USB Type-C™-Anschluss mit USB 3.2 Gen 1-Unterstützung
1 x USB 3.2 Gen 1-Header
2 x USB 2.0/1.1-Header
1 x Trusted Platform Module (TPM)-Header (2 x 6-polig, nur für das GC-TPM2.0_S-Modul)
1 x CMOS-Lösch-Jumper br>
＊Alle Lüfteranschlüsse unterliegen der Unterstützung von AIO_Pump, Pump und Hochleistungslüfter mit der Fähigkeit, bis zu 2 A/12 V bei 24 W zu liefern.
Rückseite I/O Panel
2 x USB 2.0/1.1-Anschlüsse
1 x PS/2-Tastatur-/Mausanschluss
1 x DVI-D-Anschluss
1 x HDMI-Anschluss
3 x USB 3.2 Gen 1-Anschlüsse
1 x USB 3.2 Gen 2 Typ-A-Anschluss (rot)
1 x Q-Flash Plus-Taste
1 x RJ-45-Anschluss
3 x Audiobuchsen
E/A
iTE ® I/O-Controller-Chip
H/W Überwachung
Spannungserkennung
Temperaturerfassung
Lüfterdrehzahlerkennung
Erkennung der Durchflussrate der Wasserkühlung
Überhitzungswarnung
Lüfterausfallwarnung
Lüftergeschwindigkeitsregelung
* Ob die Lüftergeschwindigkeitsregelungsfunktion unterstützt wird, hängt vom installierten Kühler ab.
BIOS
1 x 256 Mbit Flash
Verwendung eines lizenzierten AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Einzigartige Funktionen
Unterstützung für APP Center
* Die verfügbaren Anwendungen im APP Center können je nach Motherboard-Modell variieren. Unterstützte Funktionen der einzelnen Anwendungen können je nach Motherboard-Spezifikationen variieren.
@BIOS
EasyTune
Fast Boot
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
