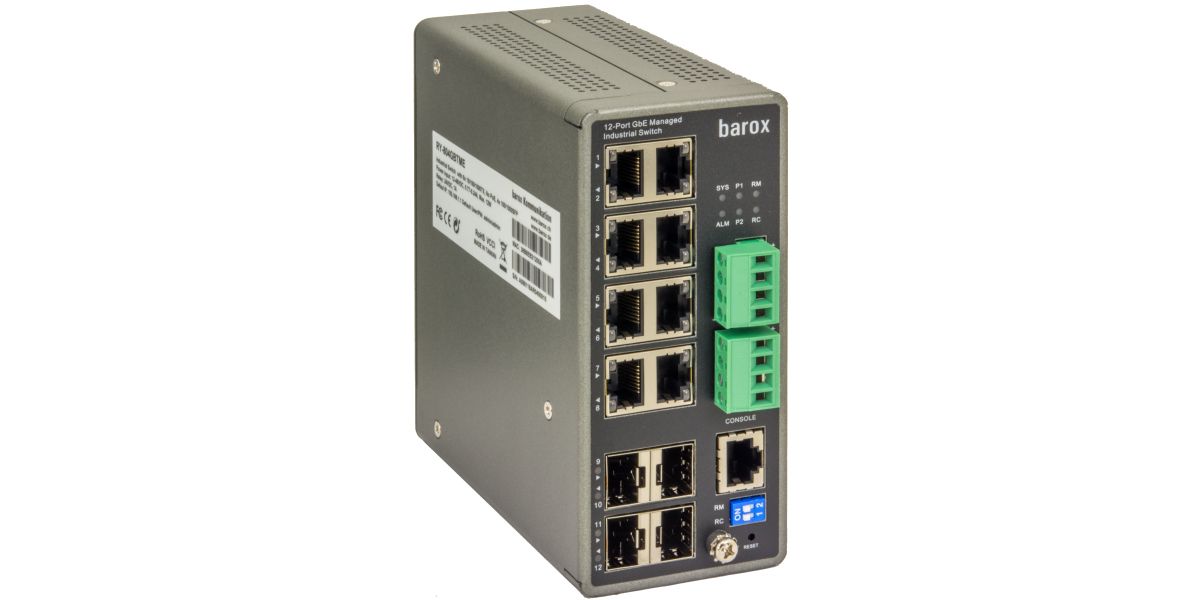

Key Features
• Hutschienemontage
• Kupferports: 8x10/100/1000TX, RJ45
• LWL-Ports: 4 x 100/1000 MBit/s SFP
• Managebar, Layer 2/3, Ringfähig, DMS
• Speisung 12-50VDC
Die Serie umfasst robuste, hochqualitative Switche für die Implementierung von leistungsfähigen 10, 100 und 1000MBit/s Ethernet Ring-Netzstrukturen nach IEEE802.x. Der Switch erlaubt über zwei oder mehr Anschlüsse den Aufbau eines oder mehrer fehlertoleranten Glasfaserringe. Bei einer Unterbrechung schliesst der Ring automatisch in weniger als 50ms. Dies erhöht die Verfügbarkeit des Systems. Für den Backbone stehen vier SFP-Buchten für 100/1000BaseSX/LX/ZX zur Verfügung, die wahlweise für Multimode oder Singlemode bestückt werden können.
Die Switches können auch als Einzelgeräte, für Punkt-zu-Punkt-Verbindungen oder als Verbindungsmodule verwendet werden. Die weitreichenden Möglichkeiten der Management-Software erlauben auch den Einsatz der Switche in Systemen mit hohen Anforderungen an die Funktionalität des Netzes. Die Montage ist dank der Haltevorrichtung für Tragschienen sehr schnell und einfach. Die elektrischen und optischen Anschlüsse sind durch normierte Stecker (RJ45 bzw. LC) sichergestellt.
Besonderheiten für Videonetzwerke
Extra hohe Backplaneleistung für eine ruckelfreie Videoübertragung bei voller Portbelegung. Jumbo Frames bis 9600Bytes werden auch bei 100MBit/s unterstützt. Portsicherheit durch MAC-Adressen Einschränkung.
Weitere Informationen
Spezielle Eigenschaften: USB-Konfig-Port: Für FW-Update, backup, restore, boot up und syslog, USB2.0 A-Typ
DMS
DMS (Device Management System)
Der Switch besitzt ein integriertes Netzwerküberwachungs- und Steuersystem, welches dem Nutzer auf sehr einfache Weise einen guten Überblick über das gesamte Netzwerk gibt. Dieses DMS-System hat die folgenden Eigensachften:
Grafische Netzwerkübersicht
Die Ansicht der Netzwerktoplogie erlaubt einen schnellen Überblick aller im Netzwerk vorhandenen Switche und Endgeräte wie z.B. IP-Kameras oder Server mit Angabe der IP-Adresse, der Geräteart und -Bezeichnung. Es können Pläne und Karten als Hintergrundbilder hinterlegt werden mit denen der Nutzer auch ohen Kentnisse der IP-Struktur schnell auf bestimmte Netzwerkgeräte zugreifen kann,
Gerätesuche
Diese Funktion erlaubt es auch in grösseren Netzen gezielt auf ein bestimmtes Gerät zugreifen zu können. Neu hinzugefügte Geräte, wie z.B. eine ausgetauschte IP-Kamera werden sofort angezeigt, und erlauben dem Nutzer den sofortigen Zugriff ohne Kenntnis der IP-Adresse.
Datenverkehr Anzeige
Der Datenverkehr lässt sich pro Port über einer Zeitachse grafisch darstel
Fehlerbehandlung und Sicherheit
Netzwerkdiagnosen zwischen Master-Switch und angeschlossenen Endgeräten.
Schutzmechanismen wie Datenraten-Begrenzung erlauben einen effektiven Schutz vor ungewollten Zugriffen.
Mit IEEE802.3ah und IEEE802.1ag stehen Werkzeuge für die Strukturierung von Netzwerke zur Verfügung.
